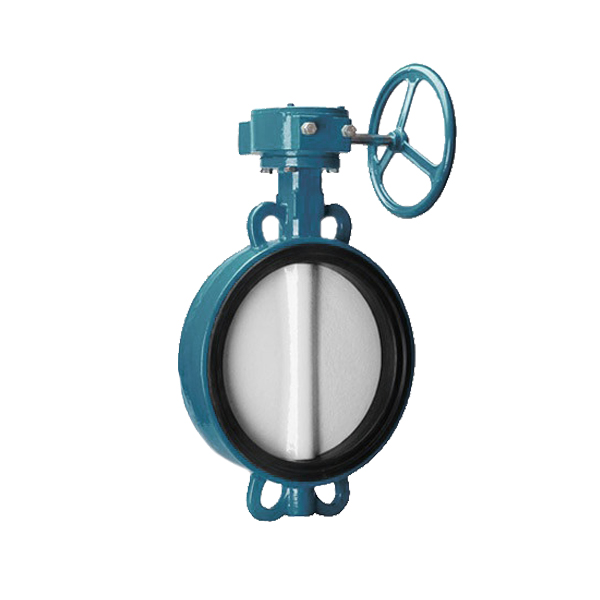

شیر پروانه ای AWWA C504

شیر پروانه ای AWWA C504 مطابق با آخرین اصلاحات AWWA C504, Class 150B تولید می‌شود و همچنین با استاندارد NSF Standard 61 مطابقت دارد. شیر پروانه ای AWWA C504 باید با جزئیات زیر مطابقت داشته باشند.

بدنه شیرهای فلنجی باید بر اساس استاندارد ASTM A126, Class B cast iron و بدنه شیرهای ویفری باید بر اساس استاندارد ASTM A48, Class 40 ساخته شود. شیر پروانه ای فلنجی باید کاملاً سطحی صاف داشته و سوراخ‌کاری‌های آن بر اساس استاندارد ANSI Standard B16.1, Class 125 انجام شده باشد.

نشیمنگاه لاستیکی شیر باید به صورت یک تکه ساخته شده باشد و همچنین باید با حفره داخل بدنه پیوند داشته باشد. ممکن است نشیمنگاه بر روی دیسک واقع نشده باشد و توسط سگمنت‌ها یا پیچ‌ها نگاه داشته شود. برای شیرهای پروانه‌ای ویفری، نشیمنگاه باید تمامی سطح داخلی بدنه شیر را پوشش دهد و بر روی سطح بیرونی بدنه شیر امتداد یابد تا یک گسکت فلنج را تشکیل دهد. یاتاقان شیر باید از متریالی غیر فلزی ساخته شده باشد و دارای قابلیت خود روان‌کننده باشد تا به طور کارآمدی بتواند شفت دیسک را از بدنه شیر جدا کند.

دیسک باید به صورت لنزی طراحی شده باشد تا شاهد کمترین میزان افت فشار و تلاطم خط باشیم. متریال ساخت دیسک باید مطابق با استاندارد ASTM A126, Class B cast iron باشد. دیسک‌ها باید با استفاده از پین‌های استنلس استیل نگاه داشته شوند تا بتوانند فشار خط را تحمل نمایند.

شفت‌ها باید از جنس استنلس استیل ۳۰۴ باشند. در قسمت انتهایی شفت باید از گلند پکینگ نوع V استفاده شده باشد. استفاده از پکینگ‌های O ring و U cup مجاز نمی‌باشد.

رتبه‌بندی فشار: ۲۵ Psi to 250 Psi

متریال ساخت: Ductile Iron

اتصالات فلنجی: ANSI/ASME B16.1 CLASS125, ANSI/ASME B16.5 CLASS 150, AWWA C207, ANSI/AWWA C111/A21.12(MJ)

دسته بندی: ۲۵A, 25B,75A, 75B,150A, 150B and 250B
