توضیحات محصول

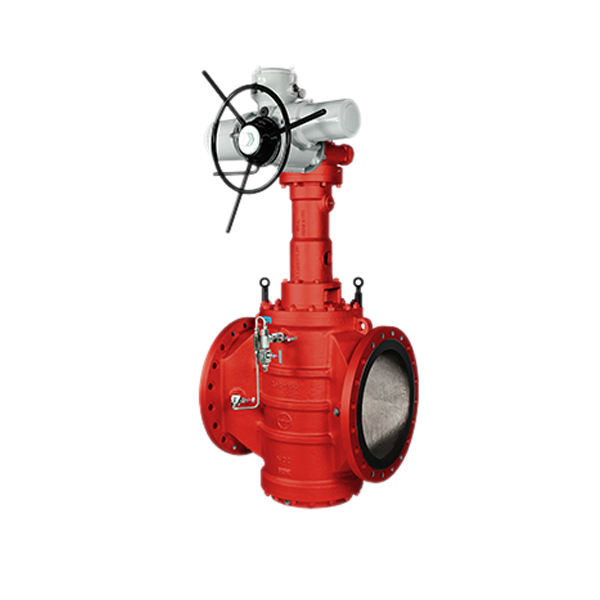

شیر سماوری انسداد و تخلیه (DBB) برای انتقال نفت و گاز مورد استفاده قرار می‌گیرد. سیلینگ خط توسط بدنه و گُوِه‌های بریده شده از دو طرف شیر با کمک یا بدون کمک رینگ‌های نرم نشیمنگاه انجام می‌شود. سیلینگ در هر دو طرف پلاگ انجام می‌شود (double block) و رسانا که در ناحیه پورت پلاگ نگهداری می‌شود می‌تواند به سمت جریان بالادست و یا کانتینر حرکت کند تا از بروز انفجار جلوگیری شود. می‌توان از این شیر برای اطمینان از دقت اندازه‌گیری و سیستم‌های SCADA استفاده کرد.
سایز کوچک شیر سماوری DBB دارای عملگر دستی است و سایز بزرگ آن دارای عملگر دنده‌ای ضد آب است که عملکردی یکسان داشته و فقط نیازمند چرخش‌های بیشتر است. چرخاندن عملگر دستی شیر سماوری انسداد و تخلیه باعث می‌شود تا گُوِه ۹۰ درجه بچرخد و اسلیپ‌های نشیمنگاه را هم تراز کند. رینگ‌های الاستومری نشیمنگاه به طور یکپارچه داخل شیارهای ماشینکاری شده هر کدام از اسلیپ‌ها قرار می‌گیرند.
با پایین آمدن گُوِه، رینگ‌ها، اسلیپ‌های نشیمنگاه را به سمت بیرون رانده و سیلینگ‌ها را به بدنه فشار داده و آن‌ها را داخل شیارها فشرده می‌کنند. با این فرآیند یک نشیمنگاه ثانویه فلز به فلز در دو طرف سیلینگ ایجاد شده و محافظتی مضاعف را به وجود می‌آورد. گُوِه که به نشیمنگاه و بدنه عمود است، اسلیپ‌های نشیمنگاه را به سمت بیرون رانده و به بدنه شیر می‌فشارد. این امر باعث از بین رفتن تمامی نیروهای تراشیدنی و سایشی بر روی سیلینگ می‌شود.
زمانیکه این دسته از پلاگ ولوها باز می‌شود، گُوِه به سمت بالا حرکت کرده و اسلیپ‌ها از بدنه دور می‌شوند. گُوِه توسط یک ترونیون در قسمت بالا و پایین هدایت می‌شود، ۹۰ درجه می‌چرخد و اسلیپ‌های نشیمنگاه را هم تراز می‌کند. هنگامیکه شیر در وضعیت باز قرار دارد، سیلینگ‌ها کاملاً خارج از جریان هستند. در نتیجه این عمل تمامی تراشیده شدن‌ها و سایش‌ها را از روی سیلینگ برمی‌دارد.
رتبه‌بندی فشار: ANSI Class 150/300/600/900/1500
دمای کاربری: ۱۷۶.۷~۲۹- (C°)
تست: API 6D
متریال بدنه: کربن استیل، الوی استیل، استنلس استیل، داپلکس و سوپر داپلکس
